Como sujetar piezas pequeñas en trabajos de carpintería.
Hoy en día los carpinteros tienen grandes problemas para sujetar piezas de tamaño reducido en su banco de trabajo, y así evitar tener accidentes desagradables como cortarse los dedos.

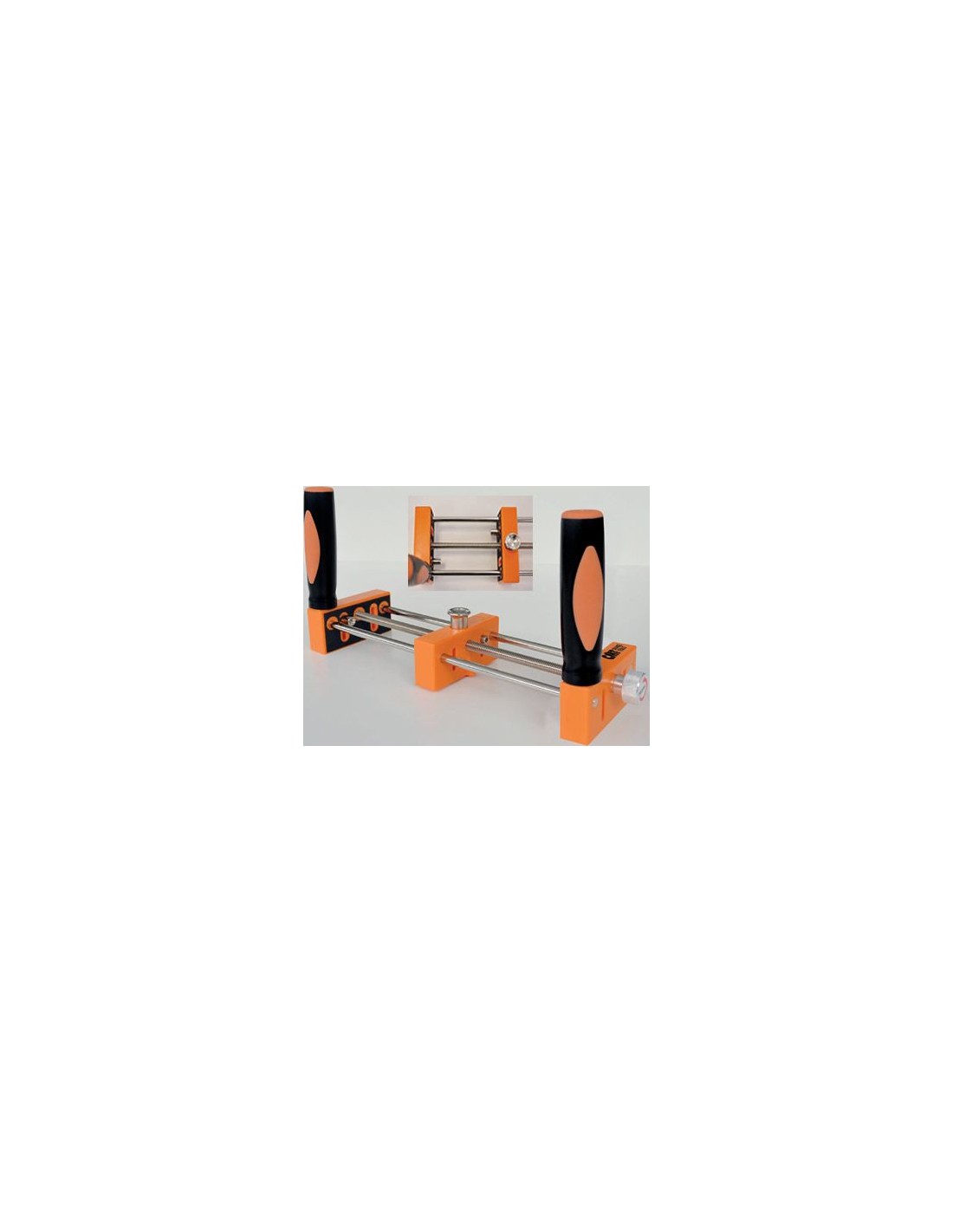

Por este motivo CMT ha creado una mordaza de seguridad, !!! por este motivo, durante el mecanizado de piezas pequeñas, este accesorio no puede faltar en su lugar de trabajo ¡¡¡.
Los mangos están recubiertos de una goma dura antideslizante para proteger los dedos y sus manos fuera del alcance de la herramienta de corte, y así la presión que ejercen las paredes sobre la pieza evitan que la pieza salga despedida.
Fácil de usar y de cómodo manejo, la mordaza PTC-1 puede sujetar piezas de hasta 216 mm de ancho.
Una buena manera para realizar trabajos de precisión.
Este accesorio se debe utilizar con mesas de trabajo profesionales.
Recomendaciones para utilizar correctamente esta mordaza de fresado para sujetar firmemente sus piezas de trabajo.
1) ¡Ojo! La mordaza PTC-1 ha sido diseñada para utilizarse en mesas de trabajo profesionales que incorporan guía multifuncional y rodamientos guía.
Se recomienda no utilizar este accesorio de otra forma no descrita en esta sección.
Levantar los tornillos de bloqueo (F) sobre unas ranuras que hay en la base para el ajuste central e izquierda.
La pieza debe de apoyarse sobre la mesa de trabajo que debe de estar totalmente plana, y impulsar entre la parte izquierda de la base (B) y el ajuste central de apoyo (C).
Deslizar la pieza sobre la parte izquierda de la base sosteniendo el extremo de la pieza hacia el exterior, y asi evitar que la electro fresadora y mordaza entren en contacto directo.
Ésta debería sobresalir de una medida de al menos la mitad del diámetro de la fresa de corte.
¡Importante ! En la fase de fresado la madera puede astillarse al salir la fresa, para solucionar este inconveniente se aconseja poner en la parte posterior de la pieza original otra pieza de apoyo.
También es posible utilizar unos tornillos de fijación no incluidos en este kit.
2) Empuje el botón de retención [E] y deslice la base central de ajuste con la pieza hasta que no quede bloqueada, y asegúrese de que quede apoyada perfectamente en la base de su mesa de trabajo.
Suelte el botón. En la figura ha sido utilizado un trozo de madera como “mártir” para evitar que se astille.
3) Afloje los tornillos [G] de los pernos de bloqueo [F] utilizando la llave exagonal (incluida) y apretando hacia abajo hasta que apoyen perfectamente sobre la pieza.
Vuelva a apretar los pernos con la llave exagonal.
Fije la pieza apretando la perilla de ajuste [H] hasta que quede completamente firme a la mesa de trabajo.
Una vez acabado el fresado, empuje el botón de retención [E] y mueva la base central de ajuste para soltar la pieza.
4) Después de haber regulado en altura la fresa, ponga en marcha la fresadora.
Sujete las empuñaduras [A] y acompañe la pieza hacia la fresadora, en la dirección opuesta a sentido de rotación de la herramienta.
Siempre asegúrese de que la pieza apoye bien en la mesa y esté en contacto con el rodamiento guía.
5) Observe las instrucciones de uso, si debiera fresar una pieza de mayor espesor respecto a la prensa.
En este caso, cree un “estabilizador” cortando un trozo complementario del mismo espesor de la pieza para que pueda estabilizarla, fijando este a la base derecha de la prensa [D] con unos tornillos (no incluidos) en las ranuras.
Este proceso le garantiza estabilidad durante el fresado.
¡La seguridad ante todo!
Desconecte la máquina de la alimentación antes de cualquier operación
Al trabajar utilice un protector acústico
Al trabajar proteja sus manos con guantes profesionales, para evitar lesiones peligrosas
Al trabajar proteja sus ojos
Lea íntegramente y siga las advertencias de peligro de estas instrucciones
Necesita un pequeño montaje previo.
Posicione las dos empuñaduras
[A] como muestra la figura.
Los pernos de bloqueo
[F] pueden preinstalarse, apretarse y aflojarse, y pueden ser subidos o bajados con un tornillo
[G] según el espesor necesario para el trabajo, simplemente
ajustando la arandela.

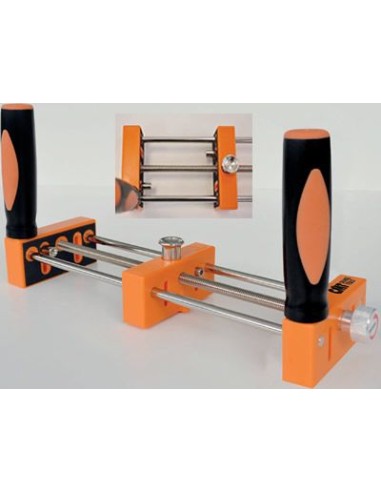

A = Empuñadura / B = Base izquierda / C = Base central de
ajuste / D = Base derecha / E = Botón de retención / F =
Pernos de bloqueo / G = Arandela de ajuste / H = Perilla de
ajuste / L = material anti-deslizamiento
