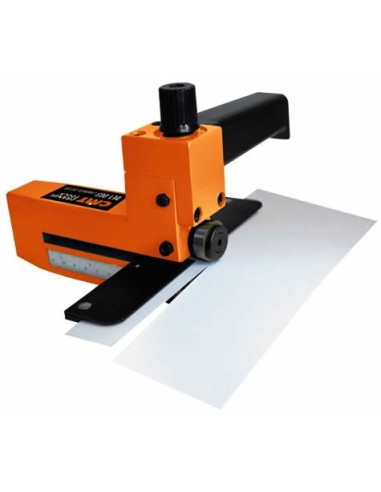

Cortador manual para cortar chapa de madera o laminados

Cortadora de laminados o chapas finas de madera manual.

INSTRUCCIONES PARA EL USO.

La herramienta ha sido diseñada para cortar laminados, madera chapada y otros materiales que no excedan de un espesor máximo de 2 mm.

Insertar la chapa a cortar (D) y apoye la arista sobre el tope de la cortadora.

Deslice la cortadora por todo el largo del material hasta sacar una tira del ancho deseado, que no podrá exceder de 110 mm de ancho.

Este utillaje incorpora 2 cuchillas circulares cónicas montadas sobre 2 rodamientos y que ejerciendo la presión deseada realizaran el corte preciso.
Para ajustar el espesor del corte lo determinara con la distancia de las 2 cuchillas circulares (B)
Debe de ajustar el pulsador (A) que se encuentra en la parte superior del cortador

Para ajustar el ancho de corte la cortadora dispone de otro pulsador de bloqueo ( C ) montado sobre un soporte metálico, que se sujeta la guía (D).
La guía se desplaza sobre una regla en milímetros o pulgadas que le facilitará ver el ancho a cortar.

CARACTERÍSTICAS TÉCNICAS:

-Ancho de corte: 12~110mm (15/32” ~ 4-21/64”.

-Espesor de corte: 0~2mm (0 ~ 5/64”).

-Peso: 1,2 kg.
