Tanto para ejes de cepilladoras o regruesadoras como para portacuchillas de moldureras.

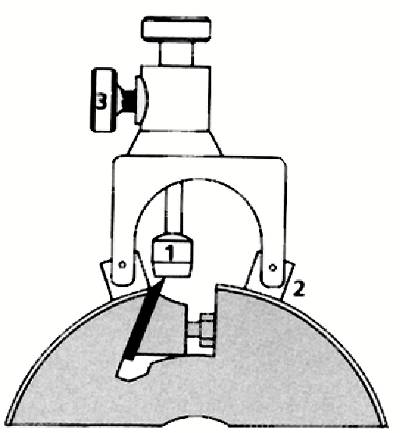

1.TOPE MAGNÉTICO.
2. ARTICULACIONES CON BORNES MAGNÉTICOS.
3. TORNILLO DE DETENCIÓN DE PRECISIÓN.

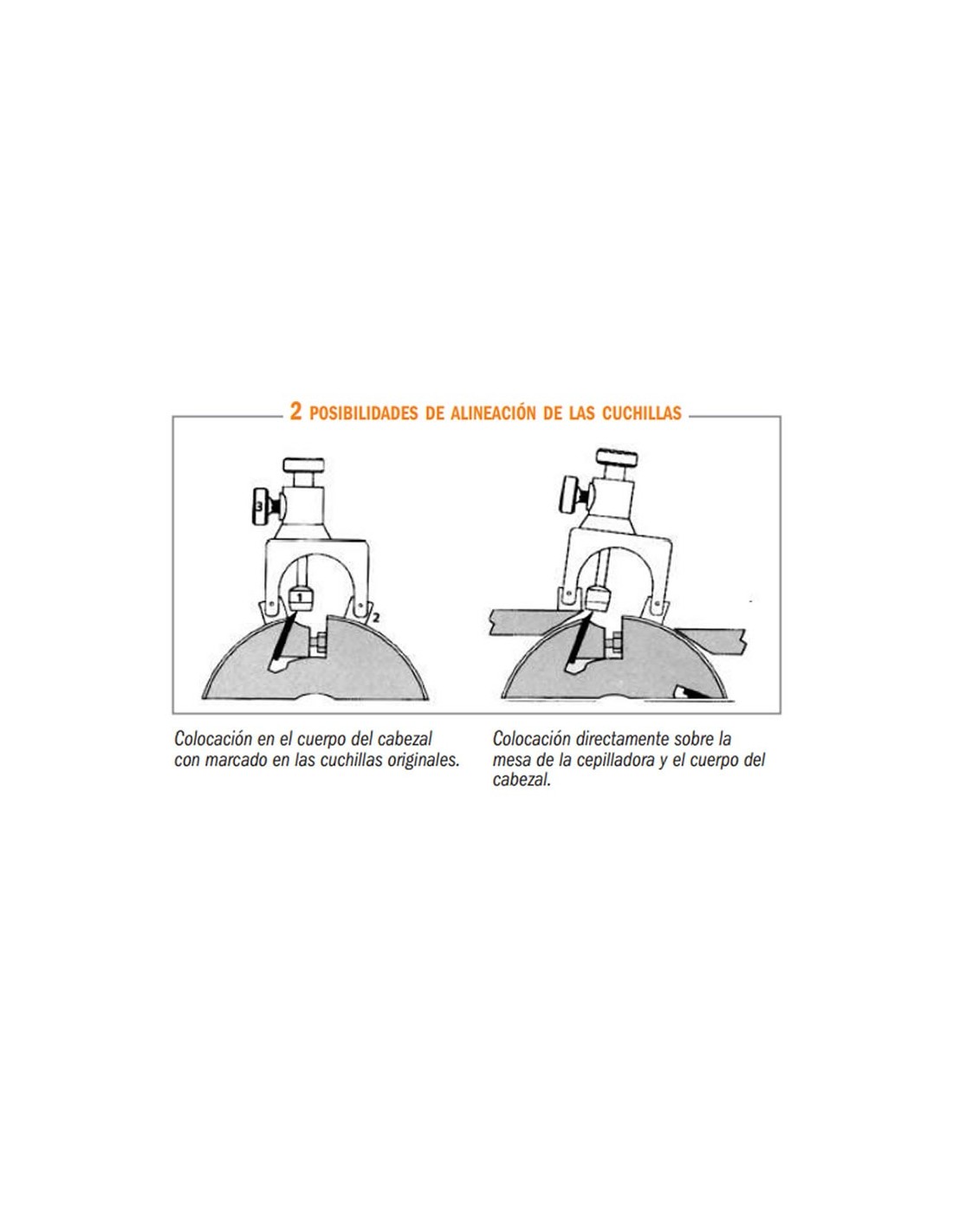

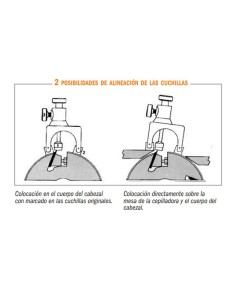

2 posibilidades de alineación de las cuchillas:
A) Colocación sobre el cuerpo del portacuchilla: cepilladoras, regruesadoras,
máquinas combinadas, etc., y detección de la posición de la cuchilla.
Detección de la posición de la cuchilla. Nota: coloque el cabezal magnético
del primer regulador sobre la cuchilla, en su extremo.
Registre las cifras de su escala. Posicione el segundo regulador sobre el portacuchillas
con su cabezal magnético sobre la cuchilla, en su extremo opuesto,
y ajuste el cabezal con las mismas cifras registradas en el primer regulador. Obtendrá así una alineación perfecta.

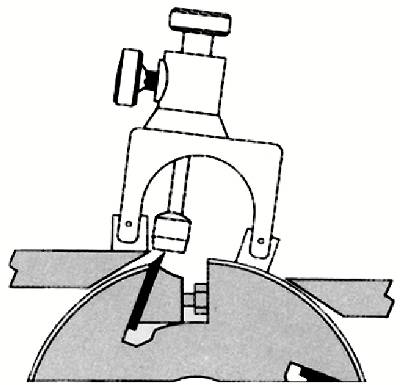

B) Colocación sobre ambos, mesa de cepilladora y portacuchillas:
detección de la posición de la cuchilla HSS (que permite una alineación perfecta,
aunque la mesa de cepilladora esté desgastada).
Detección de la posición de la cuchilla para madera (permite una alineación perfecta, aunque la mesa de cepilladora esté desgastada).
Nota: posicione una rótula del primer regulador sobre la mesa de la cepilladora y la otra rótula sobre el portacuchillas.
Coloque el cabezal magnético sobre la cuchilla, en su extremo.
Registre las cifras de su escala.
Posicione el segundo regulador con su cabezal magnético sobre la cuchilla, en su extremo opuesto,
y ajuste el cabezal con las mismas cifras registradas en el primer regulador. Obtendrá así una alineación perfecta.
