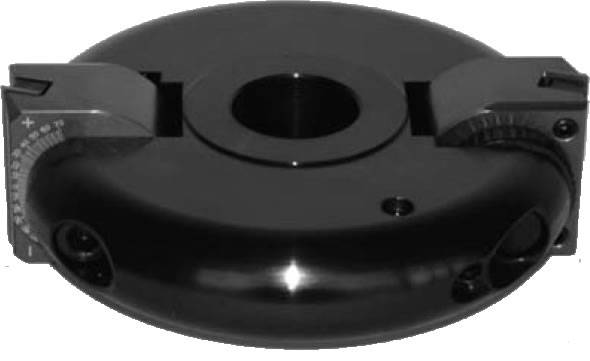

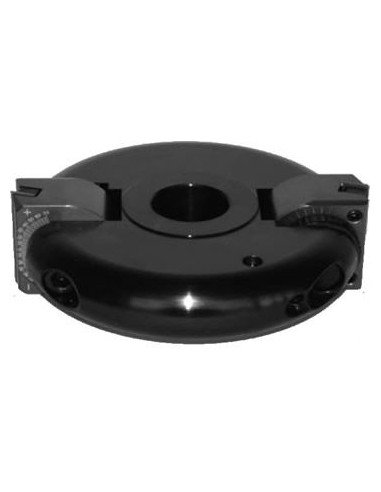

Cabezal inclinable biselar ángulos para tupi

Cabezal porta cuchillas para biselar inclinable, una herramienta ideal para trabajar en maquinas tupi.

La fresa es de 2 cuchillas de metal duro reversibles que se giran de 0º a 60º,tambien se pueden montar cuchillas de 50 mm

La herramienta se pueden fabricar para incorporar un plato con precortadores para hacer galces.

1- Este portacuchillas puede ser ajustado con una precisión de 1º en 1º. Para su comodidad puede usar el sistema de ajuste rápido incorporado en pasos de 7,5º

2- Para ajustar el ángulo deseado:

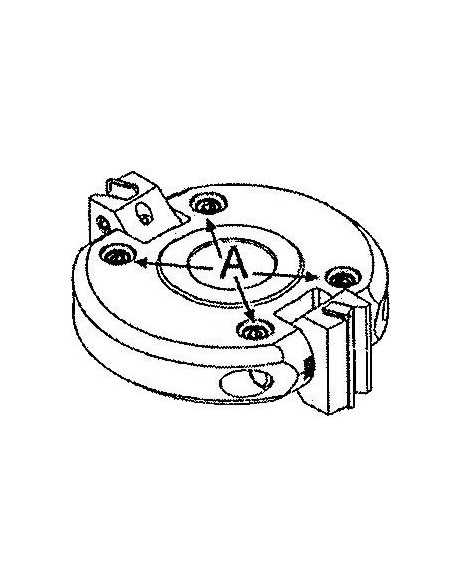

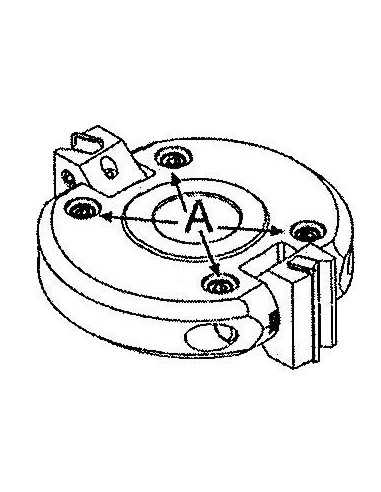

• Soltar los tornillos de seguridad

• Para ajustar el ángulo requerido, utilizar el reglaje existente en el portacuchillas.

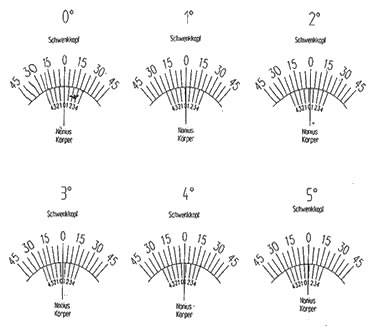

Ejemplo: Para obtener 22º (ver figura) colocar la línea 0 (la línea larga) entre 20º y 25º, ajustar la segunda muesca de abajo con la segunda de arriba.

3. Para terminar apretar los tornillos de seguridad.

CARACTERISTÍCAS:

-Cuerpo de acero especial de alta resistencia.

-2 cuchillas HWM 50x12x1,5mm [Z2].

-Herramientas de avance manual o avance automático

-Cuña de bloqueo para las cuchillas.

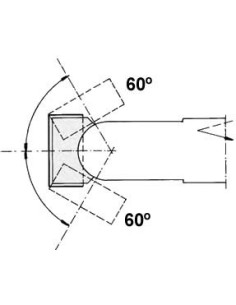

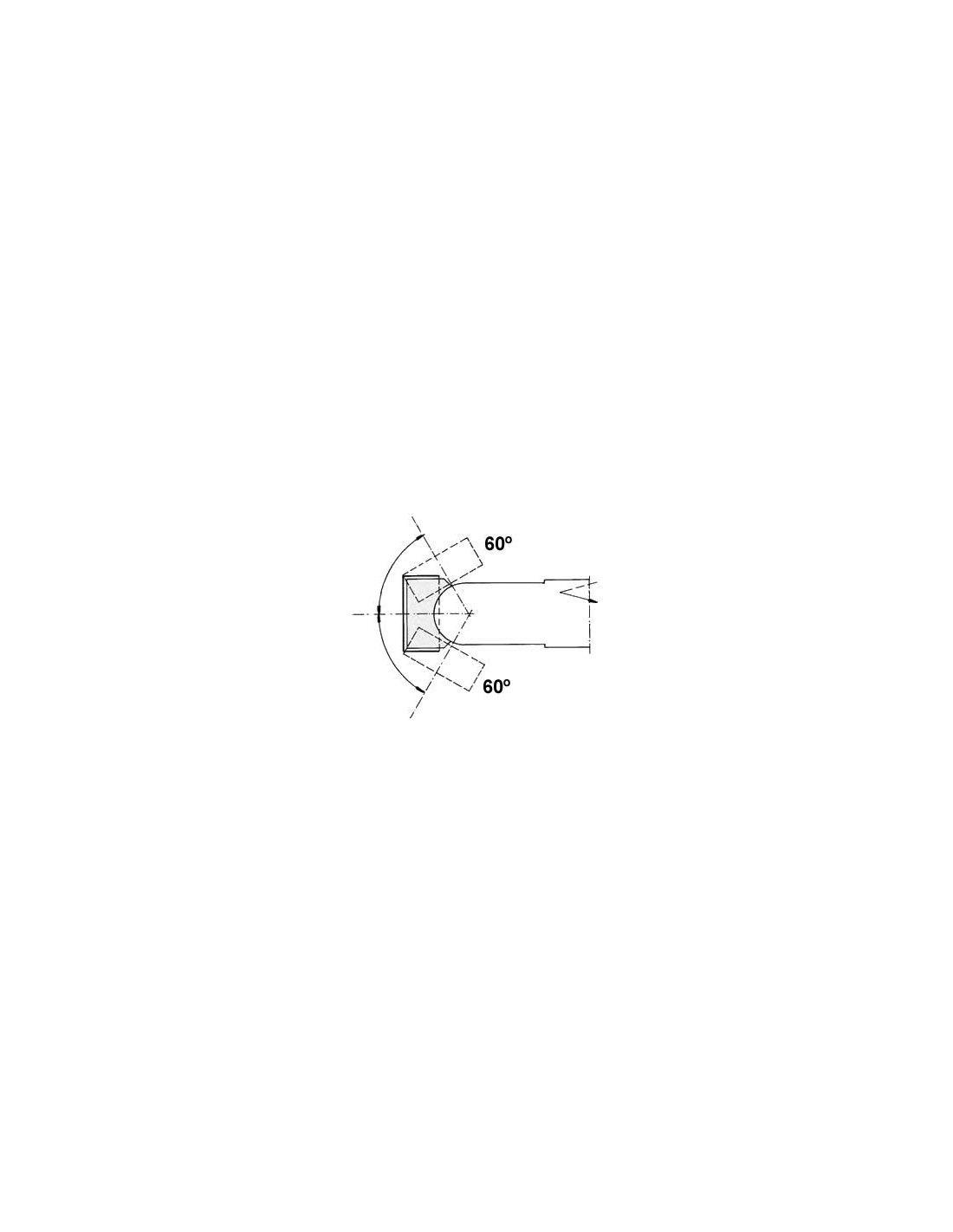

-Piezas de sujeción regulables infinitamente a ambos lados desde 0° hasta 60 tanto a derecha como a izquierda.

 Diámetro máximo de corte: 160mm.
