CSM Heartbeat: el corazón de las sierras circulares

CSM Heartbeat para sierras circulares

CSM Heartbeat, monitor acústico para aserraderos.

CSM, el monitor que escucha el latido del corazón de las sierras circulares para madera.

En la mayor productividad y menores costos,está el futuro en la fabricación en el sector de la madera y carpintería a pequeña y gran escala.

Y aunque parezca extraño, podemos conseguir esa optimización de costos a través del seguimiento acústico.

Habitualmente prestamos muy poca atención a la  expansión de la digitalización y el auge de la electrónica en la industria de la madera. Algo que sin embargo no deja de ocurrir desde durante décadas recientes.

CSM Heartbeat para sierras circulares

CSM HEARTBEAT: MONITOR ACÚSTICO

La madera se ha movido hacia áreas que eran inimaginables hace tan solo unos años. No solo como una fuente de energía alternativa, sino sobre todo como un material de construcción como una materia prima valiosa.

Lo necesario para conseguir una mayor eficiencia es una continua racionalización. Y el manejo extremadamente cuidadoso de los materiales y la tecnología.

La gran industria del aserradero de madera,proporciona un confiable suministro de materia prima. Esta es cortada en tamaños precisos, para las empresas de procesamiento dependientes en la cadena.

Productos estándar como el aserrado de cajas para fruta o alimentación,  precisan de cortes a medida,muy precisos y pequeños, de hasta 1 cm o menos.

Para estos casos ya hemos hablado con anterioridad de las sierras circulares delgadas para el corte fino de madera.

Como en cualquier sector productivo de grandes volúmenes, costo y tiempo son muy importantes para el balance final. Y las presiones en este sentido  también están creciendo en la industria del aserrado.

CSM Heartbeat puede realizar una gran contribución a través del monitoreo acústico de las hojas sierras circulares, con placas de carburo de tungsteno. Como por ejemplo las sierras de stelite.

CSM HEARTBEAT monitor acustico sierras circulares

Medida SPL (traza superior): a 16: 35.59. El nivel de ruido excede el valor límite establecido (zona roja).

Inmediatamente el sistema desacelera brevemente, modificando por tanto la velocidad de alimentación. Así, el sistema previene cualquier daño a las hojas de la sierra.

MAV: traza inferior (zona verde).

Escuchando los latidos del corazón del sistema.

Las hojas de sierra circulares son el «corazón» de un aserradero. Los cortes de precisión y el servicio de reafilado más longevo posible da vida a las cuchillas. Y tiene una influencia crucial en la calidad del corte y los costos generales de un aserradero.

Las empresas  fabricantes de equipos de motores para la gestión del control de potencia presentan a día de hoy una gran oferta. El objetivo es obtener la mayor protección posible de las cuchillas de la sierra circular.

Cuando utilizamos maderas dura o muy duras, o bien troncos torcidos, las placas de carburo romas y desgastadas provocan un mayor consumo de energía. Y además la velocidad de avance se reduce.

Este sistema es extremadamente lento y muy pausado. Por lo que no permite optimizar protección de las hojas de sierra.

Hojas de Sierra Circular Corte Fino para Madera|Tecnocorte

                              HOJA SIERRA CIRCULAR DE METAL DURO CON RASURADORES PARA ASERRADEROS

El sistema CSM Heartbeat monitorea el «Latido del corazón» de las hojas de sierra como un estetoscopio.

Cada minimo y ligero ruido está registrado y con  impulsos apropiados son enviados inmediatamente en la unidad de control de la línea de corte.

Antes de que los motores incluso comiencen a ocupar más potencia debido a la mayor carga, la circular acústica el sistema de monitoreo de sierra contrarresta esto.

CSM Heartbeat reduce la velocidad de alimentación: a menudo solo por un segundo, para evitar cualquier «enganche, parada de la sierras inesperadamente» y así provocar daño a las hojas de sierra.

Después esta reducción corta, la planta de aserrado de inmediato continúa de nuevo a velocidad normal.

Configuración, función, instalación y servicio de CSM Heartbeat

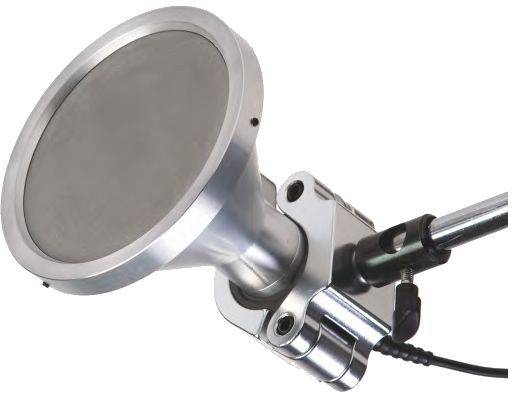

CSM Heartbeat es muy fácil de configurar: comprende un sensor acústico (micrófono), unidad electrónica y el software CSM, siempre en la última versión.

El micrófono continuamente supervisa el nivel de ruido (SLP) de las cuchillas de sierra.

Si un valor es registrado por el micrófono que está por encima del límite establecido, por lo tanto, indica un «problema» inminente o una sobrecarga.

Despues la electrónica CSM y el software envía inmediatamente un comando a la unidad de control de la planta de aserrado que transmitira en un corto tiempo la reducción en la velocidad de alimentación, y la planta estára en la mayor brevedad funcionando a velocidad normal otra vez.
  • Esta «escucha avanzada» permite la alimentación velocidad para aumentar sustancialmente, hasta 30%!.
  • Las hojas de sierra circulares que son hasta 1/3 más finas que las estándar, también se pueden utilizar sin ningún riesgo.
  • Además, el ciclo de mantenimiento de la sierra las cuchillas se optimizan midiendo el Movimiento Nivel promedio MAV.
  • Si los dientes de sierra se embotan, el MAV aumenta.
  • Esto permite optimizar el tiempo para el mantenimiento de la herramienta.
  • El reafilado está por lo tanto determinado por desgaste real y no por el tiempo de funcionamiento.
  • La vida útil de las hojas de sierra pueden ser aumentadas varias veces más.
  • Se instalan de dos a cuatro sistemas de medición por línea de aserrado, dependiendo del tamaño de la planta.
  • Solo toma unas pocas horas instalar CSM.
  • El trabajo lo llevan a cabo los ingenieros de CMS.
  • Es posible mantener y verificar sistema 24/7/365 en todo el mundo utilizando el mantenimiento remoto.

CSM HEARTBEAT, configuracion e instalacion

                                                     CONFIGURACION, INSTALACION DEL SISTEMA CSM HEARTBEAT

Más información en: www.saw-monitoring.com
